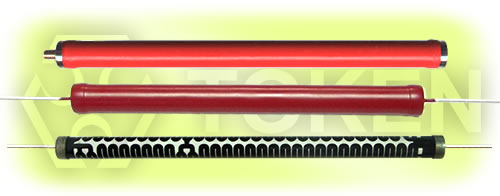

玻璃釉膜棒状高压电阻器
(RI80)德键玻璃釉膜棒状高压电阻器(RI80),精密蛇形转印图案设计能力,实现高电压高功率电阻器。
德键电子 RI80 精度高压电阻器是专门设计为一般用途的工业高压系统。
德键的 RI80 采用特殊的厚膜金属釉膜电阻元件和蛇形图案设计 (Serpentine Pattern Design),提供理想的成本效益,稳定性高,精度精确,耐高电压的特点, 适用于多种测量,分压器电路和控制功能,交直流或脉冲电路,及高压电力电子设备。
RI80 精密高压电阻器系列,在高压环境中能够吸收大量能量,额定功率范围从 1W 到 300W,高阻值范围从 1 Megaohm 到 1000 Megaohm,并同时保持无感/低感和重负载特性。公差精度有 G( ±2%), J(±5%), K(±10%)可供选择,亦可提供客户自定义的设计和紧密公差要求。
采用特殊的陶瓷芯材料及最新的加工技术处理,德键严格控管生产制程,生产性能稳定的棒状玻璃釉膜高压电阻器,工作温度从 -55°C 至 +70°C。 高电压处理能力高达 35 千伏。德键的 RI80 这种独特的精密蛇形转印制程,提供多样化的尺寸,电极端口,及特殊电阻值。RI80 非凡的稳定性能提高高压系统的性能。
RI80 系列如需高功率,高电压,或阻值不在公称范围内,或特殊尺寸等特殊规格高压电阻,电邮或电洽我们此产品最新资讯。
特性 :
- 额定功率范围从 1W 到 300W。
- 最大工作电压从 10KV 到 35KV.
- 电阻公差精度有 G( ±2%), J(±5%), K(±10%).
- 温度系数范围从 200 ppm/°C 到 400 ppm/°C.
- 高阻值范围从 1 MΩ 到 1000 MΩ。
应用 :
- 冲击电压发生器。
- 电弧炉阻尼,能源研究。
- 脉冲调制器,雷达脉冲形成网络。
- 电容器的消弧电路,高电压缓冲电路。
- X-ray/显像设备,和 EMI/闪电抑制。
棒状玻璃釉膜 (RI80) - 一般规格 (单位: mm)
| ||||||||||||
| ||||||||||||
| ||||||||||||
|
||||||||||||
型号 | 额定功率 (W) |
结构型式 | 尺寸 (单位:mm) | 阻值范围 (M Ω) |
温度系数 (10-6/°C) | 最大工作电压 (KV) |
使用温度 (°C) |
阻值公差 (%) |
||||
Lmax | Dmax | I | D | |||||||||
RI80-1 | 1 | a | 30±2 | 9±1 | 30±3 | 0.7 | 10-1000 | ≤200 | 10 | -55°C ~ +70°C |
G( ±2%) J(±5%) K(±10%) |
|
RI80-2 | 2 | a | 50±2 | 9±1 | 30±3 | 0.7 | 10-1000 | ≤200 | 15 | |||
RI80-3 | 3 | a | 65±2 | 9±1 | 30±3 | 0.7 | 10-1000 | ≤200 | 15 | |||
RI80-5 | 5 | a | 100±2 | 9±1 | 30±3 | 1 | 10-1000 | ≤300 | 25 | |||
RI80-10 | 10 | b | 147±2 | 11±1 | 6 | M4 | 10-1000 | ≤300 | 30 | |||
RI80-20 | 20 | c | 116±2 | 17±1 | 10-100 | ≤400 | 30 | |||||
RI80-25 | 25 | c | 116±2 | 19±1 | 10-100 | ≤400 | 30 | |||||
RI80-30 | 30 | c | 116±2 | 19±1 | 10-100 | ≤400 | 30 | |||||
RI80-50 | 50 | c | 116±2 | 21±1 | 10-100 | ≤400 | 30 | |||||
RI80-80 | 80 | c | 130±2 | 27±1 | 10-51 | ≤400 | 30 | |||||
RI80-100 | 100 | c | 160±2 | 27±1 | 10-51 | ≤400 | 35 | |||||
RI80-150 | 150 | c | 210±2 | 27±1 | 10-51 | ≤400 | 35 | |||||
RI80-200 | 200 | c | 260±2 | 27±1 | 10-51 | ≤400 | 35 | |||||
RI80-300 | 300 | c | 310±2 | 33±1 | 1-51 | ≤400 | 35 |
备注 额定持续工作电压 (RCWV) 应由公式计算 RCWV = √ 额定功率 × 电阻值 (Ω)
当 RCWV 大于规格的最大工作电压,RCWV = 规格的最大工作电压。
RI80 无感及玻璃釉膜的蛇形转印图案设计 - 先进技术
![(RI80) 棒状玻璃釉膜蛇形图案设计](image/high-voltage-resistors-serpentine-pattern-3.jpg)
无电感量性能特点:
- RI80 无感设计,采用了玻璃釉膜蛇形电阻皮膜图样设计模式,电阻皮膜可设计为曲折线与通电电流方向相反,
从而实现在整个电阻长度的最大电通量,及电感量中和互消。 - 这种高效率的无电感量设计,不会降额的任何电阻性能优势,非常适合要求高频率的产品应用。
蛇形图案丝印设计:
- RI80 型高压电阻器,精密结合德键的厚膜技术 - 无感蛇纹电阻皮膜丝网转印工艺,将矽树脂涂层印刷到精密陶瓷基板上。
- 采用先进电脑辅助设计 (CAD),将电阻皮膜蛇纹路径与电阻涂料路径图案依电阻值调适到最佳化,提供了一个完整高压无感电阻器的封装。
- 帽盖或引线脚焊接组装,压入电阻瓷棒两端,精加工电阻器,以提供坚固的终端电极连接。
棒状玻璃釉膜 (RI80) - 料号标识
RI80 | 1W | a | 51M | G | ||||||||||||||||||||||||||||
1 | 2 | 3 | 4 | 5 | ||||||||||||||||||||||||||||
|
|
|
|
|
玻璃釉高压电阻器 (RI80) 系列 规格书
棒状玻璃釉高压电阻器 (RI80) 规格书下载 (459KB)。
高频、高压、高阻电阻概述及相关说明 (251KB)。
各类型电阻器使用注意事项说明书下载 (444KB)。
电阻器 (R) 说明书及相关资料说明书下载 (472KB)。
选择最佳性能电阻的具备条件下载 (284KB)。
高压电阻器术语及词汇表说明书下载 (356KB)。
通用型电阻器常用技术用语说明书下载 (434KB)。
