陶瓷滤波器
收录机用 (LT)LT 系列 - 陶瓷滤波器收录机用 产品简介
德键电子 LT 收录机系列是为收录音机标准元器件之一,主要应用在低单价的产品,使之更经济、更有成效的设计。
德键提供完整压电元器件尺寸,频率范围齐全(与村田压电陶瓷系列相容),并提供产品目录下载。可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。
特性 :
- 体积小尺寸(单位:mm):7.0 × 9.0 × 3.6。
- 中心频率(fo)(KHz) 450±2,455±2,465±2。
- 阻带衰耗 (fo±100KHz)(dB)min:12。
- 选择性离谐 ±9KHz off (dB)min:11。
- 输入/ 输出 阻抗 (Ω):2。
LT 收录机用系列 外形尺寸(单位: mm)
|
LT 收录机用系列 技术特性
|
||||||||
型 号 | 中心频率 (fo)(KHz) | 插入损耗 (dB)max | 6 分贝带宽(KHz)min | 阻带衰耗 (fo±100KHz)(dB)min | 选择性离谐 ±9KHz off (dB)min |
通带波动 (dB)max | 输入/ 输出 阻抗 (Ω) | |
LT450A | 450±2 | 3 | 8 | 12 | 11 | 1 | 2 | |
LT455A | 455±2 | 3 | 8 | 12 | 11 | 1 | 2 | |
LT465A | 465±2 | 3 | 8 | 12 | 11 | 1 | 2 |
中心频率可以根据需要在 450 - 470 KHz 范围内选择。
标称频率公差±2 KHz。

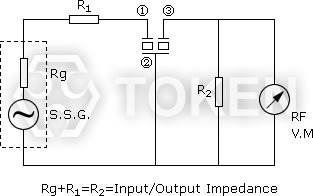

LT 收录机用系列 测试电路
|
LT 收录机用系列 料号标识
LT455A | P | ||
1 | 2 | ||
|
|
收录机用陶瓷滤波器 (LT) 规格书
