贴片式陶瓷滤波器
(LTCS10.7M)贴片式陶瓷滤波器 (LTCS10.7M) 产品简介
德键电子 LTCS10.7M for FM 接收器系列与 Murata SFECS10M7 系列兼容,体积小,高性能,及超薄(1.5mm max.)。
压电陶瓷组件以叠层式联结。主要应用于小型收音机和立体声耳机。德键提供完整压电元器件尺寸,频率范围齐全,并提供产品目录下载。可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。
特性 :
- 多种带宽可供选择。
- 此组件可用自动机贴装。
- 操作温度范围:-20 ~ +80 (°C)。
- 储藏温度范围:-40 ~ +85 (°C)。
- 与村田滤波器 SSFECS10M7 系列相容。
- 体积小,只有 1.5mm max. 厚度,且有更小的贴装面积,方便 PCB 弹性设计。

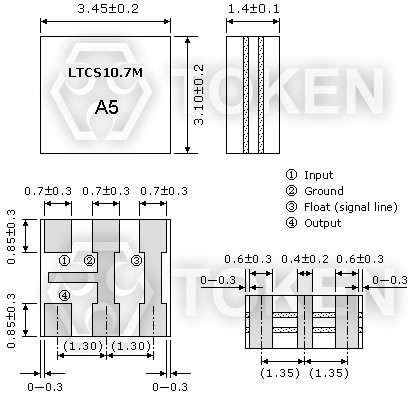

贴片 (LTCS10.7M) 外形尺寸(单位: mm)
|
贴片 (LTCS10.7M) 技术特性
型 号 | 3分贝带宽 (KHz) |
20分贝带宽 (KHz) max |
插入损耗 (dB) max |
阻带衰耗 (9-12MHz)(dB)min |
LTCS10.7MS2 | 230±50 | 510 | 3.5±2.0 | 30 |
LTCS10.7MS3 | 180±40 | 470 | 4.5±2.0 | 30 |
LTCS10.7MA5 | 280±50 | 590 | 3.0±2.0 | 30 |
LTCS10.7MA20 | 330±50 | 700 | 3.0±2.0 | 30 |
输入/ 输出阻抗:330 Ω.

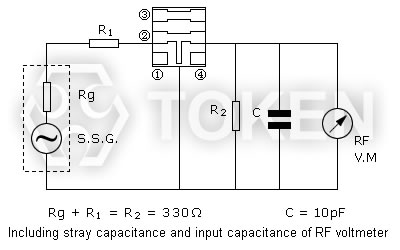

贴片 (LTCS10.7M) 测试电路
|
Chip Ceramic Filters (LTCS10.7M) 料号标识
LTCS10.7MS2 | TR | ||
1 | 2 | ||
|
|
贴片式陶瓷滤波器 (LTCS10.7M) 规格书
超薄型贴片式陶瓷滤波器 (LTCS10.7M) 系列规格书下载 (438KB)。
陶瓷滤波器参数与术语说明书下载 (315KB)。
压电陶瓷滤波器概述及相关下载 (234KB)。
调频滤波器、贴片滤波器、陶瓷滤波器和通讯机类滤波器全系列说明书下载 (1,115KB)。
谐振器和滤波器应用与注意事项说明书下载 (358KB)。
典型 RoHS 回流焊曲线图文说明书下载 (309KB)。
压电陶瓷滤波器和各种振荡器的特点及要素说明书下载 (480KB)。
陶瓷谐振器、滤波器编带包装尺寸说明书下载 (397KB)。
滤波器、谐振器之压电陶瓷类元件专业技术用语说明书下载 (532KB)。
各类压电谐振器、滤波器元件使用注意事项说明书下载 (422KB)。
