调频用陶瓷滤波器
(LT10.7)LT10.7 系列 - 调频用 产品简介
德键电子调频用 LT10.7 系列是应用压电陶瓷良好的厚度振动,单块集成的电路,有着高选择性、高稳定性、低假响应等特点。
德键生产的陶瓷滤波器、谐振器、鉴频器等压电陶瓷产品符合 RoHS 标准,可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。
主要特性:
- 厚度振动,单块集成的电路。
- 尺寸(单位 mm):7.0±2.0 × 7.0±2.0 × 4.0 max 。
- 调频接收机用 LT10.7M 输入/输出阻抗 (Ω):330Ω。
- 调频接收机用 LT10.7M 系列与村田滤波器 SFE10M7 FM-IF 系列相容。
- 低损耗型 LT10.7M A10 输入/输出阻抗 (Ω):330Ω。
- 低损耗型 LT10.7M A10 系列与村田滤波器 SFE10M7 A10 系列相容。
- 宽窄带型 LT10.7M 输入/输出阻抗 (Ω):470Ω(MA19), 330Ω(MA20,MHY), 600Ω(MFP)。
- 宽窄带型 LT10.7M 系列与村田滤波器 SFE10M7 DBS Receiver 系列相容。
LT10.7 调频用系列 外形尺寸(单位: mm)
|
调频接收机用 LT10.7M 系列 (与村田滤波器 SFE10M7 FM-IF 系列相容)技术特性
型 号 | 3 分贝带宽 (KHz) | 20 分贝带宽 (KHz) max | 插入损耗 (dB) max | 阻带衰耗 (9-12MHz)(dB)min |
LT10.7MA5 | 280±50 | 650 | 6 | 30 |
LT10.7MS2 | 230±50 | 600 | 6 | 40 |
LT10.7MS3 | 180±40 | 520 | 7 | 40 |
输入/ 输出阻抗:330Ω。
低损耗型 LT10.7M A10 系列 (与村田滤波器 SFE10M7 A10 系列相容) 技术特性
型 号 | 3 分贝带宽 (KHz) | 20 分贝带宽 (KHz) max | 插入损耗 (dB) max | 阻带衰耗 (9-12MHz)(dB)min |
LT10.7MA5A10 | 280±50 | 590 | 2.5±2.0 | 30 |
LT10.7MS2A10 | 230±50 | 520 | 3.0±2.0 | 35 |
LT10.7MS3A10 | 180±40 | 470 | 3.5±1.5 | 35 |
LT10.7MJA10 | 150±40 | 360 | 4.5±2.0 | 35 |
输入/ 输出阻抗:330Ω。
宽窄带型 LT10.7M 系列(与村田滤波器 SFE10M7 DBS Receiver 系列相容) 技术特性
型 号 | 3 分贝带宽 (KHz) | 20 分贝带宽 (KHz) max | 插入损耗 (dB) max | 阻带衰耗 (9-12MHz)(dB)min |
LT10.7MA19 | 350min | 950 | 3.0±2.0 | 20 |
LT10.7MA20 | 330±50 | 680 | 4.0±2.0 | 30 |
LT10.7MHY | 110±30 | 350 | 7.0±2.0 | 30 |
LT10.7MFP | 20min | 95 | 6.0max | 24(10.7±1.0MHz) |
输入/ 输出阻抗:470Ω(MA19), 330Ω(MA20,MHY), 600Ω(MFP)。

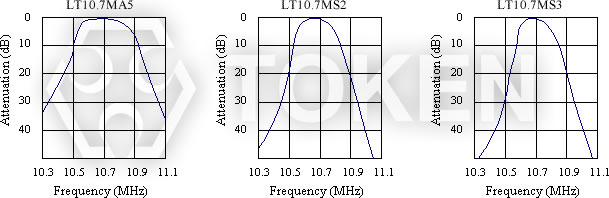

LT10.7 调频用系列 特性曲线
|

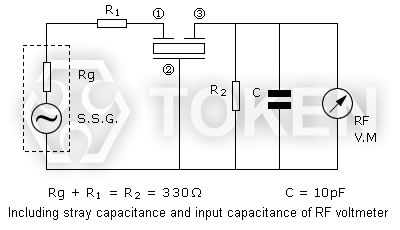

LT10.7 调频用系列 测试电路
|
LT10.7 调频用系列 色标规格
中心频率 | 色标 |
D:10.64MHz±30KHz | 黑 |
B:10.67MHz±30KHz | 蓝 |
A:10.70MHz±30KHz | 红 |
C:10.73MHz±30KHz | 橙 |
E:10.76MHz±30KHz | 白 |
LT10.7 调频用系列 料号标识
LT10.7MA5 | - | A | P | ||||||||||||||||||||||||||||||
1 | 2 | 3 | |||||||||||||||||||||||||||||||
|
|
|
