陶瓷滤波器电视机录像机用
(LT MB)LT MB 系列 - 陶瓷滤波器电视机录像机用 产品简介
德键 LT MB 电视机录像机用陶瓷滤波器系列是高选择性,主要用于 2 channel multi-sound TV。有免频率调整、高性能、耐用性高等特性。
德键提供完整压电元器件尺寸,频率范围齐全(与村田压电陶瓷系列相容),并提供产品目录下载。生产的陶瓷滤波器、谐振器、鉴频器等压电陶瓷产品符合 RoHS 标准,可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。
主要特性:
- 小体积尺寸(单位 mm):10.0 max × 10.0 max × 5.0 max 。
- 中心频率 (fo) (MHz) 4.500,5.500,6.000,6.500。
- 插入损耗 (dB) 6.0。
- 输入/输出阻抗 (Ω):1000,600,470。
- 与村田滤波器 SFE MB 系列相容。
LT MB 电视机录像机用系列 外形尺寸(单位: mm)
|
LT MB 电视机录像机用系列 技术特性
|
|||||||
型 号 | 标称中心频率 (fo)(MHz) | 3 分贝带宽 (KHz) min | 20 分贝带宽 (KHz) max | 插入损耗 (dB) max | 阻带衰耗 (dB)min | 输入/输出阻抗 (Ω) | |
LT4.5MB | 4.500 | fo±60 | 530 | 6.0 | 20(4.5![]() |
1000 | |
LT5.5MB | 5.500 | fo±75 | 550 | 6.0 | 25(5.5±1MHz) | 600 | |
LT6.0MB | 6.000 | fo±80 | 600 | 6.0 | 25(6.0±1MHz) | 470 | |
LT6.5MB | 6.500 | fo±80 | 630 | 6.0 | 25(6.5+1MHz) 30(6.5-1MHz) |
470 |

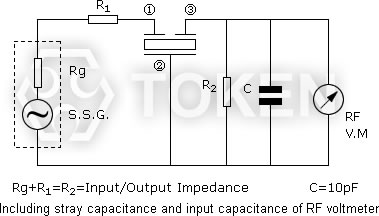

LT MB 电视机录像机用系列 测试电路
|
LT MB 电视机录像机用系列 料号标识
LT5.5MB | P | ||
1 | 2 | ||
|
|
