陶瓷滤波器高选择型电视机/录像机
(LTT MA)LTT MA 系列 - 陶瓷滤波器高选择型电视机/录像机 产品简介
LTT MA 高选择型电视机录像机用系列是 4 个元件组成的器件,比传统的 LT (Murata SFE Series) Ceramic Filters 更能提供高的选择性,改善假响应,及体积小的特点。
德键提供完整压电元器件尺寸,频率范围齐全(与村田压电陶瓷系列相容),多种带宽可供选择,体积小,高性能,及超薄,以叠层式联结有着高选择性、高稳定性,并提供产品目录下载。
德键生产的陶瓷滤波器、谐振器、鉴频器等压电陶瓷产品符合 RoHS 标准,可依客户的需求制造,若需特殊规格型式,请与德键电子业务联系。
主要特性:
- 小体积尺寸(单位 mm):15.0±2.0 × 7.5±2.0 × 3.0±1.0。
- 中心频率 (fo) (MHz) 4.500 ~ 6.742。
- 插入损耗 (dB) 9 ~ 10。
- 输入/输出阻抗 (Ω) 470 ~ 1000。
- 与村田滤波器 SFT 系列相容。
LTT MA 高选择型系列 - 电视机/录像机 外形尺寸(单位: mm)
|
LTT MA 高选择型系列 - 电视机/录像机 技术特性
|
|||||||
型 号 | 标称中心频率 (fo)(MHz) | 3 分贝带宽 (KHz) min | 20 分贝带宽 (KHz) max | 插入损耗 (dB) max | 阻带衰耗 (dB)min | 输入/输出阻抗 (Ω) | |
LTT4.5MA | 4.500 | fo±40 | 370 | 10.0 | 40(4.5![]() |
1000 | |
LTT4.72MA | 4.724 | fo±40 | 370 | 10.0 | 40(4.72![]() |
1000 | |
LTT5.5MA | 5.500 | fo±50 | 350 | 9.0 | 40(5.5±1MHz) | 600 | |
LTT5.74MA | 5.742 | fo±50 | 350 | 9.0 | 50(5.74±1MHz) | 600 | |
LTT6.0MA | 6.000 | fo±50 | 400 | 9.0 | 50(6.0±1MHz) | 470 | |
LTT6.25MA | 6.250 | fo±50 | 400 | 9.0 | 50(6.25±1MHz) | 470 | |
LTT6.5MA | 6.500 | fo±50 | 400 | 9.0 | 50(6.5±1MHz) | 470 | |
LTT6.74MA | 6.742 | fo±50 | 400 | 9.0 | 50(6.74±1MHz) | 470 |

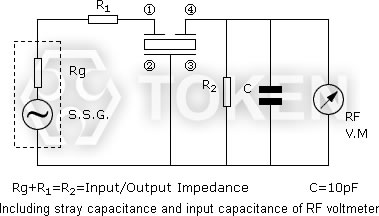

LTT MA 高选择型系列 - 电视机/录像机 测试电路
|
LTT MA 高选择型系列 - 电视机/录像机 料号标识
LTT4.5MA | P | ||
1 | 2 | ||
|
|
