通讯机用陶瓷滤波器
(LTC 455/450 U/W)LTC 455/450 U/W 系列 - 通讯机用陶瓷滤波器 产品简介
德键电子 LTC 455/450 U/W For IF 系列与 Murata CFUCG 系列兼容,体积小,高性能,及超薄(4.0/3.0mm),四/六个压电陶瓷组件组成。
此种新式结构可以更完美的安装在可移动的通讯产品中,如手机、袖珍型呼叫器等。
主要特性 :
- 多种带宽可供选择
- 操作温度范围:-20 ~ +80 (°C)
- 储藏温度范围:-40 ~ +85 (°C)
- 此组件可用自动机贴装
- 此组件可用波峰焊,耐水洗
- 与村田滤波器 CFUCG 系列相容。
- 体积小,只有 4.0mm max. 厚度,且有更小的贴装面积,方便 PCB 弹性设计
LTC 455/450 U/W 通讯机用系列 外形尺寸(单位: mm)
|

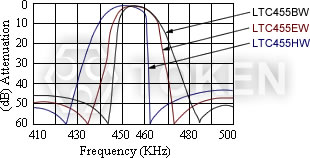

LTC 455/450 U/W 通讯机用系列 技术特性
|
||||||||||||
型 号 | 中心频率 (KHz) |
插入损耗(dB) max | 通带波动 (dB) max |
6分贝带宽 (KHz) min |
40分贝带宽(KHz) max LTC455 U |
50分贝带宽(KHz) max LTC455 W |
阻带衰耗 (dB) fo±100KHz min |
输入/输出 阻抗(Ω) |
||||
LTC 455U | LTC 455W | LTC 455U | LTC 455W | |||||||||
LTC455BU | LTC455BW | 455±1.5 | 4 | 4 | 2 | ±15.0 | ±30 | ±30 | 27 | 50 | 1000 | |
LTC455CU | LTC455CW | 455±1.5 | 4 | 4 | 2 | ±12.5 | ±25 | ±25 | 27 | 50 | 1000 | |
LTC455DU | LTC455DW | 455±1.5 | 4 | 4 | 2 | ±10.0 | ±20 | ±20 | 27 | 50 | 1500 | |
LTC455EU | LTC455EW | 455±1.5 | 6 | 4 | 2 | ±7.5 | ±15 | ±15 | 27 | 50 | 1500 | |
LTC455FU | LTC455FW | 455±1.5 | 6 | 6 | 2 | ±6.0 | ±12 | ±12 | 27 | 47 | 1500 | |
LTC455GU | LTC455GW | 455±1.5 | 6 | 6 | 2 | ±4.5 | ±10 | ±10 | 25 | 47 | 1500 | |
LTC455HU | LTC455HW | 455±1.5 | 6 | 6 | 2 | ±3.0 | ±9.0 | ±9.0 | 25 | 47 | 1500 | |
LTC455IU | LTC455IW | 455±1.5 | 6 | 6 | 2 | ±2.0 | ±7.5 | ±7.5 | 25 | 47 | 1500 |
同样适用于中心频率 450KHz。

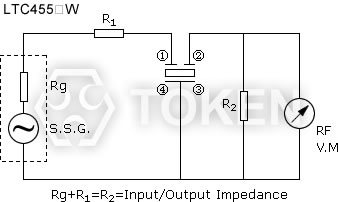

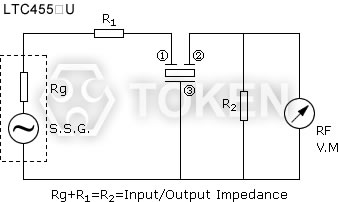

LTC 455/450 U/W 通讯机用系列 测试电路
|
LTC 455/450 U/W 通讯机用系列 料号标识
LTC455BU | P | ||
1 | 2 | ||
|
|
